壁体仕様｜ 運用範囲｜ 施工機械｜ 平面配置図 　
造壁方式・アースオーガー選定フロー｜ 挿入芯材選定表 　

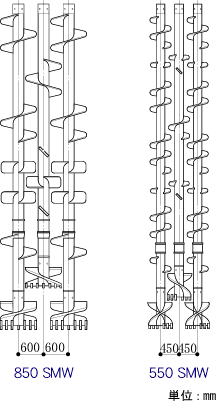

550SMW機

850SMW機

ＳＭＷ　Ｍ15型機（低重心）

先行削孔機




地盤改良機

　



ＳＭＷ　5000型
（レールタイプ）



ＳＭＷ　5000型
（クローラータイプ）



ＳＭＷ　7500型

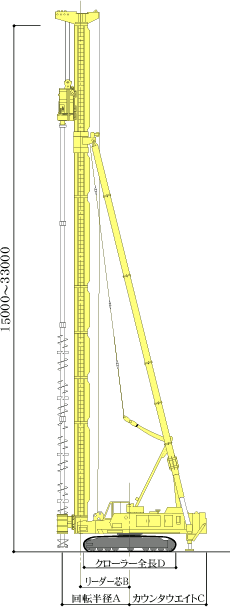

機械の側面サイズ
機種
回転半径Ａ
リーダー芯B
ｶｳﾝﾀｳｴｲﾄC
ｸﾛｰﾗｰ全長D
DH658-135M
4510
3290
5040
5760
DH608-120M
4510
3290
4950
5760
DH508-105M
4175
3000
4800
5520
DHP-80
4240
3150
3850
4980

機械の正面サイズ
機種
ｱｳﾄﾘｶﾞE
作業時F
輸送時G
ｸﾛｰﾗｰ
接地面積ｃｍ
DH658-135M
4100
4600
3300
78400
DH608-120M
5314
4500
3300
83060
DH508-105M
5314
4380
3300
79220
DHP-80
3000
4010
3300
68510
単位：ｍｍ
